一、废气来源及特征

喷涂作业过程中，涂料在压缩空气作用下被雾化成微细漆雾颗粒，部分未附着于工件表面的漆雾随排风逸出;同时涂料中的有机溶剂快速挥发，产生含苯、甲苯、二甲苯、乙酸丁酯等成分的挥发性有机物。该废气具有颗粒物粒径小、黏性较强、风量波动大、有机物浓度不稳定等特点，若直接排放会对大气环境及人体健康造成明显影响。

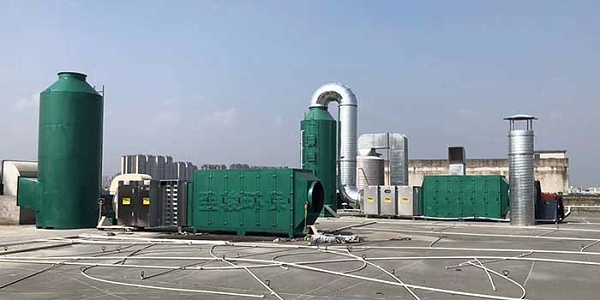

喷涂废气处理方案采用“湿法洗涤 + 干式过滤 + 双级活性炭吸附”组合工艺。与旧版废气处理方案相比，取消紫外光解及光催化处理单元，将其位置改为一级活性炭吸附器，原末端活性炭吸附器作为二级吸附器，形成两级活性炭串联净化系统，提高对苯系物和总VOCs的稳定去除效率，避免UV灯管衰减、臭氧残留及运行能耗较高等问题。

二、工艺流程

喷涂废气→水帘柜→水喷淋塔/气旋混动塔→干式过滤器→一级活性炭吸附器→二级活性炭吸附器→离心风机→15m排气筒达标排放

喷漆房废气 → 水帘预处理 → 湿式洗涤塔 → 干式过滤箱 → 活性炭吸附箱A → 活性炭吸附箱B → 引风机 → 高空排放

三、喷涂废气处理单元说明

1. 水帘柜

喷漆房自带的湿式预处理装置。废气在负压作用下穿过流动水幕，大部分大颗粒漆雾被水捕集并冲刷至循环水槽。水帘柜可去除约60%～80%的漆雾，显著降低后续设备负荷。运行中需定期打捞漆渣、补充新鲜水，保持水幕均匀稳定。

2. 水喷淋塔或气旋混动塔

经水帘柜初步处理后的废气进入湿式洗涤塔，进行二次净化。

水喷淋塔：塔内设置旋流板或填料层，循环水从上部喷淋，废气自下而上通过，气液充分接触，细小漆雾和部分水溶性有机物被水吸收。

气旋塔：利用高速旋转气流产生的离心力，使漆雾颗粒甩向塔壁并被液膜捕集，压损较小，不易堵塞。

该单元可进一步去除颗粒物并降低气体温度，为后续干式过滤和活性炭吸附创造良好条件。

3. 干式过滤器

湿式洗涤后气体含湿量较高，并可能夹带微小水滴和残余漆雾。干式过滤器设置多级纤维滤材，如初效G4与中效F5/F6组合。气体通过时，残余颗粒物被拦截，水分被部分去除。应定期检查滤材压差并及时更换，防止滤材破损或堵塞造成活性炭床层污染。

4. 一级活性炭吸附器

一级活性炭吸附器替代原UV光解段，作为VOCs主要去除单元。废气治理设备可采用抽屉式或固定床结构，内部装填柱状或蜂窝状活性炭。废气均匀通过炭层时，苯、甲苯、二甲苯等有机分子被活性炭丰富微孔吸附。

设计要点：

活性炭碘值不低于800 mg/g，四氯化碳吸附率≥60%;

废气在炭层有效停留时间一般不小于0.5 s;

过滤风速控制在0.3～0.6 m/s(蜂窝炭)或0.2～0.4 m/s(柱状炭);

设置压差计和温度监测，防止床层过热。

一级吸附器可去除大部分VOCs，出口浓度大幅降低。

5. 二级活性炭吸附器

二级吸附器串联在一级之后，起精处理和保安作用。针对喷涂废气浓度波动、一级吸附饱和后期效率下降等情况，二级活性炭继续吸附残余有机物，保证外排浓度稳定低于限值。运行中可在一级出口设置便携式PID检测，掌握穿透时间，及时更换活性炭。二级炭箱可选用碘值更高或比表面积更大的活性炭品种，以强化对低浓度有机物的捕集。

6. 离心风机及排放

风机布置在系统末端，使整个处理系统保持负压运行，减少废气泄漏。风机选型需考虑各单元阻力损失，留有余量。净化后气体经15m高排气筒有组织排放，并设置采样孔和监测平台。

四、活性炭更换与运行管理

为确保喷涂废气处理长期稳定达标，应建立活性炭更换台账。一级活性炭建议3～6个月更换或再生一次，二级活性炭6～12个月更换一次，具体根据废气浓度、风量、运行时间及出口监测数据调整。废活性炭属危险废物，须委托有资质单位处置，执行危险废物转移联单制度。日常巡检包括风机电流、塔体水位、喷淋泵压力、过滤器压差、炭层温度等，确保系统稳定运行。

五、喷涂线废气处理设备工程案例

一、东莞市某工艺制品有限公司

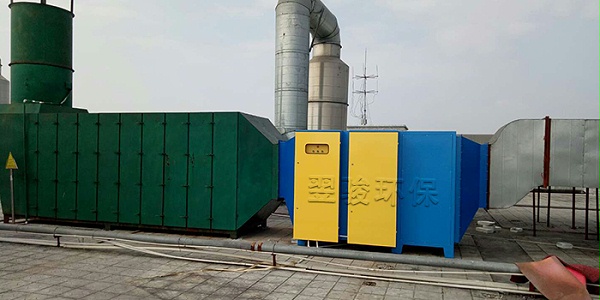

该公司采用水喷淋废气处理塔 + 干式过滤 + UV 光解设备 + 活性炭吸附器的组合处理喷涂废气。经过该设备处理后，废气中的污染物浓度显著降低，达到了相关环保排放标准，有效改善了车间及周边的空气质量，为企业创造了良好的生产环境。

二、东莞某包装科技有限公司

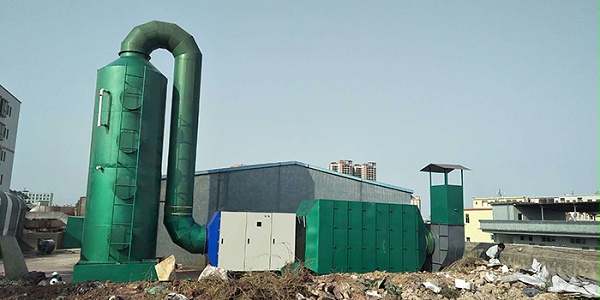

在喷涂线废气处理方面，同样选用了水喷淋废气处理塔 + 干式过滤 + UV 光解废气处理设备 + 活性炭吸附器的处理设备。该有机废气处理运行稳定，对废气中的漆雾、有机物等污染物处理效果显著，使企业顺利通过环保验收，避免了因废气排放不达标而可能面临的经济处罚和声誉损失。
